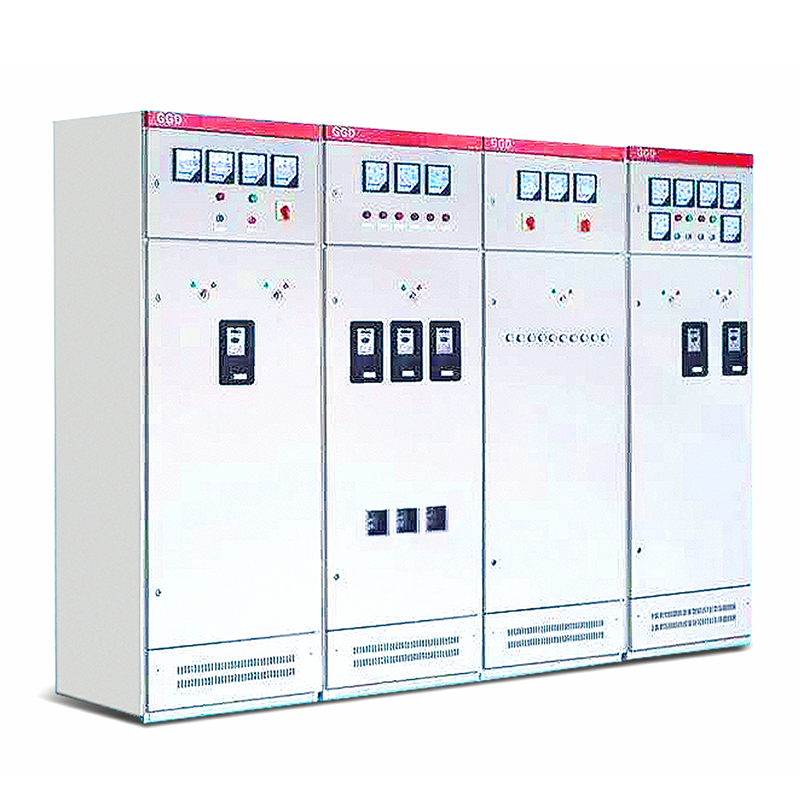

Шкаф распределения переменного тока низкого напряжения GGD
Щит распределительный низковольтный типа GGD предназначен для использования в жилых и производственных предприятиях, а также у других потребителей электрической энергии, работает на переменном токе с частотой 50 Гц. Он используется для преобразования, распределения и контроля электроэнергии, как для питания, освещения, так и для распределения электроэнергии. Этот продукт обладает высокой способностью размыкания цепи, хорошей термодинамической устойчивостью, гибкостью электрической схемы, удобством в сборке, экономичностью, высокой степенью защиты и другими полезными характеристиками.
Описание
маркер
★ Мы гарантируем предоставление качественной продукции, соответствующей техническому регламенту и национальным стандартам. Основные стандарты, которым соответствует производство оборудования:
GB/T7251 "Низковольтные комплектные распределительные устройства и устройства управления…"
GB/T15576 "Общие технические условия для низковольтных статических устройств компенсации реактивной мощности"
GB/T10233 "Основные методы испытаний низковольтных комплектных распределительных и управляющих устройств"
GB4208 "Степени защиты корпусов"
GB50045 "Нормы проектирования противопожарной безопасности для высотных гражданских зданий"
GB50052 "Нормы проектирования систем электроснабжения и распределения"
★ Условия эксплуатации:
1.Температура окружающего воздуха не выше +40°C, не ниже -5°C. Среднесуточная температура не должна превышать +35°C. При превышении этих значений необходимо снижать мощность в зависимости от ситуации.
2.Для использования внутри помещений, высота над уровнем моря не более 2000 м.
3.Относительная влажность: среднесуточное значение ≤90%.
4.Установка устройства должна быть выполнена с наклоном не более 5° от вертикали, а вся серия шкафов должна быть установлена горизонтально (соответствует стандарту GBJ232).
5.Устройство должно быть установлено в месте без сильных вибраций (сейсмическая интенсивность не более 8 баллов), ударных нагрузок и воздействия факторов, способных вызвать нежелательное коррозионное воздействие на электрические компоненты.
6.Для особых условий эксплуатации при заказе должны быть согласованы технические требования между сторонами.
★ Технические параметры:
Номинальное напряжение основной цепи (V): переменный ток 380 (400), (660)
Номинальное напряжение вспомогательной цепи (V): переменный ток 220, 380 (400), постоянный ток 110, 220
Номинальная частота (Гц): 50 (60)
Номинальное изоляционное напряжение (V): 660 (1000)
Номинальный ток (А): для горизонтальных шин ≤4000
Номинальный ток кратковременной выдержки шин (кА/1с): 30, 63
Номинальный пиковый ток выдержки шин (кА/1с): 65, 80
Напряжение испытания на промышленной частоте (V/1 мин): для основной цепи 2500, для вспомогательной цепи 1760
Шины: трехфазная четырехпроводная система, трехфазная пятипроводная система
Степень защиты: IP30
